初入行业的部分从业者分不清“连接器”、“接线端子”、“接插件”三者之间的概念区别,归属范围区别、以及实际应用区别……上海华伦仪表电子北京赛车这里为大家详细介绍下三者的区别:
一、首先区分下“连接器”、“接线端子”、“接插件”三者的概念区别

连接器,即CONNECTOR。也叫接插件连接器。是电子工程技术人员经常接触的一种部件。国内亦称作接插件、插头和插座。一般是指电器连接器。即连接两个有源器件的器件,传输电流或信号。
接插件是一种连接电子线路的定位接头,是由2部分构成,即插件,和接件,一般状态下是可以完全分离的,开关和接插件的相同处在于通过其接触对的接触状态的改变,实现其所连电路的转换目的的,而其本质区别在于插接件只有插入拔除两种状态,开关可以在其本体上实现电路的转换,而接插件不能够实现在本体上的转换,接插件的接触对存在固定的对应关系,因此,接插件也可以叫做连接器。

接线端子,英文名Terminal (终端)。就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。接线端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔,可以插入导线。接线端子可以分为WUK接线端子、欧式接线端子系列、 插拔式接线端子系列等。

二、从归属范围上区分下“连接器”、“接线端子”、“接插件”
①“连接器=接插件”是第一大类,接线端子只是“连接器”大类中的一种
接插件和连接器的区别?
连接器是线与线的连接;接插件是线与板与箱之间的连接。实际生活中人们常模糊的指同一个东西。

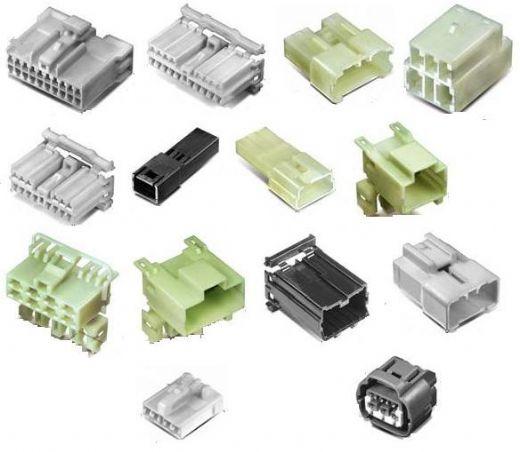

②端子属于连接器的一部分。连接器是一个总称,其实一般我们常见到的连接器,通常包括胶壳(housing)和端子(terminal)两大部分。housing是塑料居多,起保护作用,terminal是金属,起导通作用。
③在电工、电气领域里:
连接器、插接件、接插件是同一个产品。通俗地理解,就是那种不用工具,公头、母头用手一插或一拧就可以快速连接的东东。

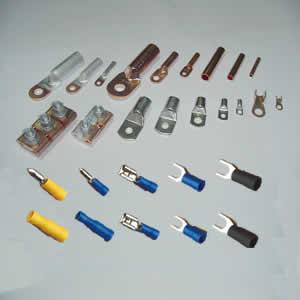

接线端子,通俗地理解,就是那种要用工具,如螺丝刀、冷压钳才能将两个东东连在一起的东东,一般用于电力输入、输出。英文名Terminal (终端)。
三、区分下“连接器”、“接线端子”、“接插件”实际应用
电连接器简称连接器,也叫做接插件,是电子元器件的一个细分领域,主要用于电路与电路之间的连接。在工业生产中,线路连接可以说是无处不在,因而连接器的使用范围当然是十分广泛,应用在各个行业。
连接器具体分很多品类,如矩形连接器、圆形连接器、阶梯型连接器等等,接线端子排是连接器的一种,一般属于矩形连接器。端子排的使用范围也比较单一,一般应用于电子电气领域,用于PCB线路板、印制板和配电柜的内外连线。
接线端子的使用范围越来越多,而且种类也越来越多。目前用得最广泛的除了PCB板端子外,还有五金端子,螺帽端子,弹簧端子等,在电力行业有专门的端子排,端子箱,上面全是接线端子,单层的、双层的,电流的,电压的,普通的,可断的等。

总的来说,“连接器”、“接线端子”、“接插件”三者是同属于一个概念的不同应用表现形式,是根据不同的实际应用被通俗的称呼的。

第一个印刷线路板接线端子诞生于1970年,随着1982年,菲尼克斯电气公司生产的接线端子的诞生,从此也奠定了现代接线端子的雏形,并且随着电子行业的发展,接线端子的种类也越来越多,可分为欧式接线端子,插拔式接线端子,栅栏式接线端子,弹簧式接线端子,轨道式接线端子,穿墙式接线端子......


就目前科技发展而言,现在最好的科技也会有落伍的一天,科技的日新月异是必然趋势,科学技术源于社会实践,服务于社会实践,现代科学正沿着越来越好的方向蓬勃发展,时代不断变迁,技术不断革新,我们人类在科技的道路上一直不断的摸索,这条道路上充满着挑战和障碍。时代每一次的进步都会让我们惊喜不已,创新的东西有大也有小,有些东西虽然小,作用却不小,就如接线端子,一个由塑料和金属片组成的简单的设备,让电气和机械行业极为受用。

我们先来说一下什么是接线端子?其实接线端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,用螺丝紧固或者松开,比如两根导线,需要连接或者断开时,就可以用端子把它们连接起来或者断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。适合大量的导线互相链接,在电力行业就有专门的端子排,端子箱,上面都是是端子排,有单层的、有双层的,有电流的,有电压的,有普通的,有可断的等等。一定的压接面积是为了保证可靠接触,以及保证能通过足够的电流。总之一句话,接线端子在机器运作的过程中占据着重要的位置,并且端子台必须符合标注,才能避免事故的发生。
其实现在我们的生活呀,工作娱乐之类的都完全依赖电力,没有电力,工作生活娱乐就将中断,就将停滞。手机电脑相机,还有其他许许多多电子数码产品以及家用电器产品。这些产品共同的特点就是使用电,最重要的就是它们都配有各种各样的线,白的黑的,长的短的,粗的细的。电源线、数据线,各种各样的线连接上我们需要使用的电子产品,它们才能正常工作,才能完美的达成我们的想要的服务及功能。
目前这些各式各样的线,它们都有一个端口,它们就是利用这些端口才能和各式各样的器件链接起来。比如网线,都有两个水晶头,一头连接交换机,一头连接我们的电脑。水晶头就是一个接线端子。数据线的USB接口也是接线端子的一种。充电器一端链接电源,另一端链接电脑、手机,这些端口同样是大电流接线端子。接线端子的种类已经成千上万,仅仅是某一个知名品牌的接线端子就答三千多种。
接线端子的应用除了在计算机、数码产品,家用电器等等一切连接电源的插头或者端口都可以称之为接线端子。接线端子的应用领域之大令人咋舌。接线端子在日常生活中已经达到了随处可见的地步。因此接线端子的市场非常之大。慈溪市康菲电子是专业生产接线端子生产厂家,接线端子产品质量好,价格低,服务好,欢迎来厂参观采购。


螺钉式接线端子,其结构和设计更坚固了接线方便和牢靠的螺钉连接等方面的特点;
1)接线端子排结构紧凑、链接可靠、有自身的优点;
2)利用夹线体升降原理,保证接线可靠,接线容量大;
3)焊脚与夹线体分成两部分,确保拧紧螺钉时的距离不会传至焊点而损伤焊点;
4)外壳结实牢靠,针距精确。

为避免组合后的高位Pcb接线端子排焊针在印刷线路板上的位置超差,高位接线端子排的位数不应超过30pin


可插拨式接线端子又PCB印刷线路板接线端子特色为品种繁多,组合方式多样化。它的结构特点是将易于操作的可插拨与牢固通用的螺钉型线接合或与便捷的弹簧型接线方式相结合。由于运用上述两种接线原则,操作非常简便,无需特殊工具即可完成端子的接线操作,利用一把普通的螺丝刀,甚至常常只需用手指用(对弹簧型接线插头)就可以实现接线操作。
